69# فشرده سازی 90 درجه آرنج برنجی

برنامه ها: بازارها:
■■ خطوط هوایی ■■ صنعتی
■■ خطوط روغن کاری ■■ بسته بندی
■■ خطوط خنک کننده ■■ وابسته به پنوماتیک
■■ صنعت ■■ چاپ
■■ ماشین آلات
■■ کمپرسو
■■ انتقال سیال

ویژگی های محصول:
■■ نیازهای عملکردی SAE J-512 را برآورده می کند
■■ UL برای مایع قابل اشتعال ذکر شده است
■■ برنج یا آستین استال در دسترس است
■■ بدون آماده سازی لوله
■■ اشکال جعلی و اکسترود

قسمت مرجع شماره:
69 -169 -S69 -69a $ $

با ما تماس بگیرید

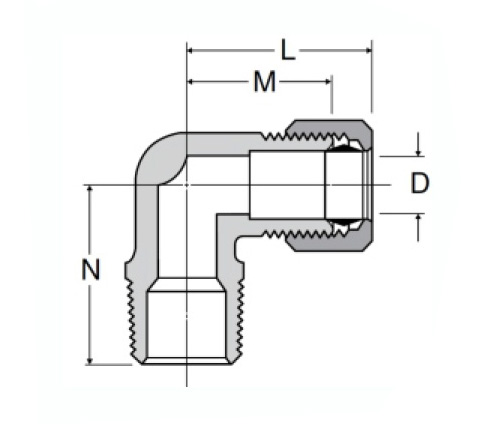

مشخصات

قسمت#	لوله O.D*حرفPTF نر	N	مگس
69-2a	1/8*1/8	.68	.59
69-3a	3/16*1/8	.68	.62
69-3b	3/16*1/4	.85	.61
69-4a	1/4*1/8	.75	.62
69-4b	1/4*1/4	.91	.65
69-4 درجه	1/4*3/8	.93	.72
69-4d	1/4*1/2	1.11	.82
69-5a	5/16*1/8	.71	.67
69-5b	5/16*1/4	.82	.66
69-5 درجه سانتیگراد	5/16*3/8	.93	.81
69-5d	5/16*1/2	1.12	.82
69-6a	3/8*1/8	.72	.72
69-6b	3/8*1/4	.88	.75
69-6 درجه سانتیگراد	3/8*3/8	.93	.81
69-6d	3/8*1/2	1.18	.87
69-8b	1/2*1/4	.97	.88
69-8 درجه سانتیگراد	1/2*3/8	1.06	.88
69-8d	1/2*1/2	1.13	.94
69-8e	1/2*3/4	1.25	1.16
69-10 درجه	5/8*3/8	1.25	1.06
69-10d	5/8*1/2	1.31	1.06
69-12d	3/4*1/2	1.31	1.19
69-12e	3/4*3/4	1.38	1.19

*Ref.Sae No.060202 BA $ $

آرنج نر برنج و استال 90 درجه ما مطابق با SAE J-512 طراحی شده است. این نیازهای عملکردی آن مشخصات را با یک مفصل فشرده سازی و یک پایان تشکیل شده برآورده می کند. آستین برنج یا استال در یک فلنج ماشینکاری تعبیه شده است که استحکام را فراهم می کند ، اما اجازه می دهد تا لوله (ها) بدون آماده سازی وارد شود.

اتصالات آرنج برنجی 90 درجه برای اتصال لوله ها بدون نیاز به تهیه لوله طراحی شده است. این اتصالات جهانی ممکن است با سایر اتصالات مشابه برای ایجاد سیستم های لوله کشی پیچیده که به راحتی مونتاژ و نگهداری می شوند استفاده شود. $ $
